Тут от одного пользователя поступила небольшая кучка вопросов. Вопросов достаточно и я решил их опубликовать и ответить в бложеке (оригинальная орфография сохранена). Вопросы в италике, ответы не в италике.

1. У вас практически во всех примерах не более трёх путей публикации (в некоторых обсуждениях - четыре) - два файловых локальных пути и
внешний web в самой статье. Когда вы пишите про LDAP, то пути также три - один файловый, внешний web  и LDAP. Это опять же связано с
таймаутом 20 секунд на обработку расширений? Т.е. больше - плохо?

Точек распространения файлов может быть сколько угодно. А вот точек публикаций не должно превышать 2-х, т.к. чисто технически 3-я (и последующие) работать уже не будут ни при каком раскладе. Об этом ниже.


Read more →

Недавняя тема «Мифы о мифах» подтолкнула меня к очередному эпосу на тему мифов в целом и PKI в частности. Основная мысль заключается в том, что частный результат может быть очень даже противоположным общему. Хоть фундамент PKI и выглядит монолитным, его основание закладывается из множества составных деталей. И, следуя указанной мысли, одна деталька не всегда соответствует конечному итогу.

Возьмём один абстрактный пример: администратор X нашёл способ обхождения ограничения RFC (RFC5280, §4.2.1.9) путём подписания пользовательским сертификатом (например, сертификатом EFS или secure email) другого сертификата. Здесь нужно дать большое пояснение сути проблемы.

В бытность использования сертификатов версии 1 было отмечено множество проблем. Например, невозможно было определить тип сертификата — конечный сертификат или сертификат промежуточного CA. Так же было невозможно узнать для каких целей может использоваться сертификат (например, только для шифрования файлов). Нельзя было проверить сертификат на отзыв, если CRL издателя не установлен (закеширован) в системе. Так же, проблемы начинались при обновлении сертификатов самих CA. Вобщем, проблем было много и гибко использовать сертификаты не представлялось возможным. Версия 2 решила только одну проблему — обновление сертификата CA. И только сертификаты версии 3 стали способны решить многие проблемы тех времён. Это было достигнуто за счёт появления расширений сертификата. Расширения сертификатов могут содержать всевозможную информацию о самом сертификате, издателе, владельце ключа и т.д. Например, мы можем применить расширение Enhanced Key Usage и на основании его содержимого принимать решение, можно ли использовать предъявленный сертификат для конкретной задачи или нет. Например, в правильном мире ни одно приложение (rfc-conformant) не согласится использовать сертификат с EKU = Encrypting File System для установки цифровой подписи и т.д. Дальнейшая дискуссия пойдёт только о сертификатах версии 3.

Вернёмся же, к нашему вопросу. Согласно RFC5280, §4.2.1.9, подписывать сертификаты можно только сертификатом, которое содержит расширение Basic Constraints и свойство cA (certification authority) выставлено в true. Так же это расширение должно быть помечено как критичное. Если одно из этих условий не выполняется, такой сертификат не может использоваться для подписи других сертификатов (условно говоря, выступать в роли CA). Но пытливые умы находят лазейку (в виде утилит вида openssl, makecert или низкоуровневых API) и подписывают пользовательским сертификатом другой сертификат. Слабонервные могут впасть в панику, хвататься за острые и режущие предметы или выбрасываться из окон верхних этажей небоскрёбов, потому что мир рухнул. Они так верили в PKI, а тут какой-нибудь openssl взял и дискредитировал всю нерушимую идею PKI. Необходимо как-то запретить такие вольности.

Но я спешу успокоить вас. PKI существует очень давно и сегодня подобные фокусы не пройдут. Давайте посмотрим, как это выглядит на картинках. Я взял свой сертификат, предназначенный только для Code и Document Signing и подписал другой сертификат:

This certificate is not valid for the selected purpose #1

посмотрим вкладку Certification path:

This certificate is not valid for the selected purpose #2

А тут конечный сертификат ВНЕЗАПНО is Ok. Правда, можно заметить, что на предыдущем сертификате в цепочке стоит треугольничек. Когда я запустил файл, Windows пропустил сертификат через упрощённый движок построения цепочки (certificate chaining engine или сокращённо CCE). Поскольку CCE очень любит rfc и не любит openssl, он задетектировал ошибку, что предъявленный сертификат не может использоваться для указанного применения. Но мы пока не видим, каким боком тут вырос Basic Constraints. Для этого мы воспользуемся certutil'ом и посмотрим более детальный трейс CCE (публикую только отрывок):

ChainContext.dwErrorStatus = CERT_TRUST_IS_NOT_VALID_FOR_USAGE (0x10)
ChainContext.dwErrorStatus = CERT_TRUST_INVALID_BASIC_CONSTRAINTS (0x400)

вот тут мы и видим, что проблема с Basic Constraints. Дело в том, что мой сертификат подписи не содержит этого расширения, следовательно не может использоваться для подписывания других сертификатов. Вот описание этой ошибки по версии MSDN:

The certificate or one of the certificates in the certificate chain has a basic constraints extension, and either the certificate cannot be used to issue other certificates, or the chain path length has been exceeded.

Следовательно, если предъявить подобный сертификат любому приложению, которое использует rfc-conformant certificate chaining engine (будь то встроенный в Windows или что-то своё), приложение должно очень сильно ругнуться на сертификат и отклонить его.

Какая следует мораль из этой истории? Мораль, мне кажется, такова, что технически невозможно запретить пользователям делать какие-то нехорошие вещи (например, описываемый сценарий). Но будет крайне сложным доказать какому-то приложению, что вы всё сделали хорошо (разве что если вы Чак Норрис). Потому что приложения действуют по своим правилам (в пределах соответствия стандартам) и они не любят тех, кто эти стандарты пытается нарушать.

Напоследок, предлагаю ссылки на указанные сертификаты, если кто-то хочет заняться анализом вопроса самостоятельно.

КДПВ Предлагаю немного отвлечься от autoenrollment и поговорить о часто задаваемым вопросам, которые относятся к проблемам certificate chaining engine. Данный FAQ основывается на вопросах, которые часто задаются на форумах TechNet.





Q: За что отвечают расширения CRL Distribution Points (CDP) и Authority Information Access (AIA) в цифровых сертификатах?

A: Расширение Authority Information Access всегда содержит ссылки на сертификат Certification Authority (CA), который издал рассматриваемый сертификат. Например, у вас есть сервер CA, который издаёт пользователям сертификаты. Каждый такой сертификат будет содержать ссылку на скачивание сертификата этого самого CA. Это необходимо для построения цепочки сертификатов. Как известно, любая иерархия PKI включает себя как минимум один корневой CA (Root CA) и может содержать несколько уровней промежуточных CA. Используя расширение AIA конечного сертификата, клиент скачивает сертификат издающего CA, который в расширении AIA так же содержит ссылки на скачивание сертификата вышестоящего CA. Этот процесс происходит до тех пор, пока цепочка не закончится самоподписанным сертификатом и который уже не содержит расширения AIA. Поскольку корневой сертификат самоподписанный, он является конечной точкой цепочки. По корневому сертификату определяется доверие цепочке. Чтобы доверять такой цепочке, корневой сертификат, на котором эта цепочка заканчивается, должен быть установлен в контейнере Trusted Root CAs в оснастке Certificates консоли MMC.
Расширение CRL Distribution Point содержит ссылки на файлы CRL, которые периодически публикует сервер CA, который издал рассматриваемый сертификат. Этот файл содержит серийные номера и прочую информацию о сертификатах, которые были отозваны. Сертификаты могут быть отозваны, когда есть подозрения или уже констатирован факт получения несанкционированного доступа к закрытому ключу третьим лицом. Закрытый ключ должен быть доступен только тому пользователю или компьютеру, которому выдан данный сертификат. Если третье лицо получило доступ к закрытому ключу, это лицо может воспользоваться им для получения конфиденциальной информации или выдавать себя за легитимного пользователя. В таких случаях администратор CA может отозвать такой сертификат. В таком случае если сертификат содержится в файле CRL, предъявителю данного сертификата никакого доверия не будет. Следует понимать, что CDP/AIA рассматриваемого сертификата содержат ссылки на файлы вышестоящего CA. Даже если владельцем рассматриваемого сертификата является сервер CA (Intermediate CA), ссылки будут указывать на файлы вышестоящего CA.
Более подробно вопрос рассмотрен по ссылке: Certificate Chaining Engine — как это работает.

Q: Нужны ли расширения CDP и AIA в сертификатах корневых CA?

A: Нет. Как уже было сказано, CDP и AIA содержат ссылки на файлы вышестоящего CA, а корневой сертификат является высшей точкой в иерархии и выше корневого CA ничего быть не может. Поэтому данные расширения бесполезны для сертификатов корневых CA и обычно просто отсутствуют.
Более подробно вопрос рассмотрен здесь: Certificate chaining engine (CCE) и отзыв корневых сертификатов

Q: На каком сервере CA я могу отозвать определённый сертификат?

A: каждый сервер CA поддерживает свой список CRL в который может включать только те сертификаты, которые были выданы именно этим CA. Это означает, что сертификат отозвать может только CA, который указан в поле Issuer рассматриваемого сертификата.

Q: Стоит ли использовать Certificate Hold в качестве причины отзыва сертификата? Если да, то в каких случаях?

A: Причина отзыва как Certificate Hold обладает одной особенностью — его можно извлечь обратно из CRL файла, после чего он перестанет считаться отозванным. Данная причина задумана для случаев когда сотрудник уходит в отпуск и такой отзыв позволит избежать использование отозванного сертификата на этот период. Однако, данную причину не следует никогда использовать. Это связано с тем, что после извлечения сертификата из CRL вы не можете узнать был ли он отозван в какой-то период времени. Например, вы отозвали сертификат с причиной Certificate Hold и через некоторое время передумали и извлекли сертификат из CRL. В последствии вы получаете документ, подписанный этим сертификатом именно в период фактического нахождения сертификата в CRL. Фактически получается, что документ был подписан в тот момент, когда сертификат был отозван. Поскольку он был потом извлечён из CRL, вы больше не можете доказать, что сертификат был отозван на момент подписания документа. По этой причине вы не должны использовать данную причину отзыва.

Q: При установке сертификата на сервер иногда получаю ошибку: The revocation function was unable to check revocation because the revocation server was offline. 0x80092013 (-2146885613). Что это может означать и как эту ошибку исправить?

A: Данная ошибка указывает на то, что системе не удалось проверить сертификат на отзыв. Иными словами, система извлекла ссылку из CDP расширения сертификата и по этой ссылке не удалось скачать CRL файл. В данном случае вы должны обратиться к администратору сервера CA, чтобы тот обеспечил доступность файла по ссылкам в CDP расширении. Если же вы сами исполняете эти обязанности, то вы должны самостоятельно решить этот вопрос — настроить точки публикации CRL файлов. В качестве временного решения (например, вы опубликовали CRL только в Active Directory и у вас несколько доменов в лесу, причиной этого может быть репликация AD. В таком случае вы можете скачать CRL файл локально на компьютер (любым удобным способом) и выполнить команду: certutil –addstore –f Root <path\file.crl>
где <path\file.crl> — путь к файлу CRL.

Q: При открытии файла сертификата я вижу следующее сообщение: Windows does not have enough information to verify this certificate. Что это означает и как с этим бороться?

A: Данное сообщение говорит о том, что системе не удалось найти сертификат вышестоящего CA. Как уже было отмечено, этот сертификат можно скачать по ссылке (ссылкам) в расширении AIA, но по всей видимости они нерабочие. Вы можете попробовать вручную скачать файл по этим ссылкам и вероятней всего вам это не удастся. Для решения этой проблемы вы должны опубликовать физический файл в соответствующие места: папка веб-сервера (для протокола HTTP) или контейнер AIA в Active Directory (для протокола LDAP). Если файл сертификата CA публикуется только в AD и у вас лес с несколькими доменами, данная ошибка может быть кратковременно вызвана задержками репликации. В таком случае для временного решения вы можете скачать файл на локальную машину (любым удобным для вас способом) и выполнить одну из двух команд:
certutil –addstore –f SubCA <path\file.crt> — если вышестоящий CA не является корневым
certutil –addstore –f Root <path\file.crt> — если вышестоящий CA является корневым.
где <path\file.crt> — путь к файлу CER/CRT.

Q: Я отозвал сертификат, опубликовал новый CRL, однако при запуске файла сертификата я не вижу ошибок, что сертификат отозван. Почему?

A: Когда вы запускаете файл сертификата (просматриваете его содержимое), проверка на отзыв не происходит. Система только строит цепочку, но ни один сертификат на отзыв не проверяется. Это by design. Для проверки статуса сертификата вы можете воспользоваться следующими командами:
certutil –url <path\file.cer> — этой командой вызывается удобный графический интерфейс, в котором вы можете выяснить статус отзыва сертификата.
certutil –verify –urlfetch <path\file.cer> — данная команда выведет очень подробный текстовый лог проверки. Рекомендуется для использования профессионалами, которые в состоянии проанализировать этот лог.
где <path\file.cer> — путь к файлу проверяемого сертификата.

Q: Я отозвал сертификат, опубликовал новые CRL, однако certutil показывает, что сертификат не отозван. Как так?

A: Это вызвано тем, что CRL'ы, как и ответы от OCSP Responder кешируются в оперативной памяти и жёстком диске. Для обновления кеша в памяти, следует перезапустить приложение, которое проверяет статус сертификата. А на самом диске CRL кешируется на срок действия конкретного CRL. Это значит, что клиент будет использовать данный кешированный CRL до срока указанного в поле Next update конкретного CRL файла. Кеширование используется для экономии ресурсов и пропускной способности сети. Но вы можете очистить кеш CRL (при этом удалятся все кешированные CRL), вы можете воспользоваться следующей командой:
certutil -setreg chain\ChainCacheResyncFiletime @now
после этого обязательно следует выполнить следующую команду:
certutil –delreg chain\ChainCacheResyncFiletime
Данные команды поддерживаются системами начиная с Windows XP SP3. Предыдущие системы не поддерживают очистку кеша CRL.

Q: Какие протоколы разрешены для расширений CDP/AIA?

A: Для Windows систем доступны только следующие протоколы:
HTTP:// — только для публикации в расширение сертификата.
LDAP:// — для публикации физических файлов и для публикации ссылки в расширение сертификата.
FILE:// — только для публикации физических файлов в сетевой папке (например, на веб-сервере). Хотя Windows Server 2003 и предыдущие системы позволяли такие ссылки в расширениях CDP/AIA, начиная с Windows Vista/Windows Server 2008 они больше не допускаются и не используются.
C:\path — только для публикации физических файлов в файловой системе локального компьютера.
Более подробно можно прочитать по ссылке: CRL Distribution Points и Authority Information Access

Q: есть ли какие-то best practices по планированию расширений CDP/AIA?

A: да, существют определённые best practices по настройке расширений CDP/AIA на сервере CA. И вот как они выглядят в общем виде:
1) не следует использовать ссылки вида LDAP:// если ваши сертификаты могут использоваться вне пределах вашего леса AD. Это вызвано тем, что скачивать файлы по таким ссылкам могут только клиенты текущего леса, остальные клиенты будут получать ошибки по этим ссылкам. Целесообразно использовать более универсальные протоколы как HTTP. Данный протокол поддерживается множеством систем, в том числе и мобильными системами (смартфоны) и пользователями других операционных систем. При использовании HTTP рассмотрите возможность высокой доступности этих веб-серверов, как NLB-кластер или использования двух различных веб-серверов. В таком случае вы должны будете указать ссылки на скачивание файла для каждого веб-сервера.
2) используйте веб-сервера, которые доступны как изнутри сети, так и из интернета (если сертификаты могут использоваться пользователями интернета, например SSL-сертификаты) по одному и тому же URL.
3) при планировании ссылок, которые будут публиковаться в расширениях CDP/AIA сертификатов следует учитывать их очерёдность. Если вы решили использовать 2 независимых веб-сервера, первым указывайте тот, который будет являться основным. Это обусловлено тем, что клиент скачивает файлы по ссылкам в порядке их следования. Первая ссылка будет использоваться в первую очередь. Для ссылок публикации физического файла очерёдность не имеет значения.
4) для HTTP ссылок никогда не используйте SSL (т.е. HTTPS ссылки), поскольку это вызовет бесконечную проверку сертификатов, в результате чего вы никогда не скачаете нужный файл.
Более подробно можно прочитать по ссылкам: CRL Distribution Points и Authority Information Access, OCSP или CRL?

Q: Какие версии ОС Windows поддерживают нативного клиента OCSP?

A: Только ОС начиная с Windows Vista/Windows Server 2008 включают в себя клиента OCSP. Предыдущие системы никогда не поддерживали и не будут поддерживать клиента OCSP. Для них придётся приобретать отдельный программный продукт сторонних компаний.

Q: Я хочу использовать OCSP Responder как для внутренней, так и для внешней сети (интернета). На какое имя должен выдаваться сертификат OCSPResponseSigning?

A: на самом деле клиенту всё равно на какое имя выдаётся данный сертификат. Главное — сертификат должен отвечать следующим условиям:
1) должен быть выдан тем же CA для которого OCSP Responder осуществлял проверку статуса сертификата.
2) в Application Policies (Extended Key Usage) должен быть указан: OCSP Signing
3) в сертификате должно присутствовать расширение: OCSP No Revocation Checking
4) срок действия сертификата должен быть действующий.

Q: Мы в компании перешли на Windows Vista/Windows 7 и развернули OCSP Responder. Однако в сети уже выпущено огромное количество сертификатов, которые не содержат ссылок на OCSP Responder. Надо ли перевыпускать все сертификаты для включения в них ссылки на OCSP?

A: нет, вам не нужно перевыпускать все сертификаты, которые уже используются. Вы можете для доменных клиентов настроить групповую политику так, чтобы они получили адрес вашего OCSP Responder и которым они будут пользоваться при проверке сертификатов. В качестве руководства по настройке этой политики можете воспользоваться вот этой ссылкой: Appendix A: Managing OCSP Settings with Group Policy

Что бы почитать?

Disclaimer: данный материал публикуется исключительно в учебных целях и его НЕ следует повторять! Любые действия описанные в данной статье вы можете делать ТОЛЬКО на свой страх и риск.

Мы с вами уже достаточно много обсудили про certificate chaining engine и расширения CDP в сертификатах и связанные с ними вопросы:

Но я решил немного расширить сознание по этому вопросу и рассмотреть ситуацию с отозванным корневым (который является и самоподписанным) сертификатом. Для экспериментов использовались CA под управлением Windows Server 2003 и Windows Server 2008 R2 (в обоих случаях поведение было идентичное). Штатно (из консоли certsrv.msc) у нас нет возможности отозвать корневой сертификат CA, но мы можем технически это сделать с использованием CryptoAPI COM интерфейсов. Сразу после отзыва корневого сертификата в свойствах CA мы увидим вот такую картинку:

Revoked Root CA certificate

и вот такое сообщение в журнале событий:

Log Name:      Application
Source:        Microsoft-Windows-CertificationAuthority
Date:          2009.11.08. 17:35:44
Event ID:      51
Task Category: None
Level:         Error
Keywords:      Classic
User:          SYSTEM
Computer:      RootCA
Description:
A certificate in the chain for CA certificate 0 for Adatum CA has been revoked.  The certificate is revoked. 0x80092010 (-2146885616).

Всё, приехали, что дальше? А дальше мы рассмотрим актуальность наличия CDP в корневых сертификатах, при помощи которых мы можем посмотреть CRL рассматриваемого CA (это корневой CA, поэтому в его CDP могут быть ссылки только на его собственный CRL), как это делают некоторые публичные коммерческие CA (например, StartCom). Когда корневой сертификат отозван, мы продолжаем его не наблюдать в консоли certsrv.msc, но в БД это хорошо видно:

Request Status Code: 0x0 (WIN32: 0) -- The operation completed successfully.
Request Disposition: 0xf (15) -- CA Cert
Request Disposition Message: "Revoked by ADATUM\Administrator"
Request Submission Date: 2009.11.07. 22:41
Request Resolution Date: 2009.11.07. 22:41
Revocation Date: 2009.11.08. 17:35:43
Effective Revocation Date: 2009.11.08. 17:35:43
Revocation Reason: 0x0 -- Reason: Unspecified

Но мы же можем попробовать опубликовать новый CRL? Ответ — нет, не можете. Поскольку CRL подписывается закрытым ключом CA, то перед подписью CRL производится проверка валидности этого ключа для подписи CRL. Т.к. на данном этапе CA уже знает, что сертификат отозван, то ключ блокируется для подписи новых CRL, т.к. они будут считаться поддельными. Это будет первый аргумент в пользу отсутствия CDP в корневых сертификатах. Если CRL подписан отозванным ключом, то этот CRL должен игнорироваться по очевидным причинам.

Однако, тут есть одна интересная вещь — пока служба CertSvc не перезапущена, мы можем энролить новые сертификаты. Т.е. в этом промежутке клиенты могут нагенерить запросы и получить в ответ сертификаты. Это действительно проблема, потому что сертификаты так же подписываются закрытым ключом CA. И, по всей видимости, CA лишь с некоторой периодичностью проверяет валидность закрытого ключа для данной операции. Хотя, в случае с CRL эта проверка производится каждый раз перед подписью. После остановки службы CertSvc наш CA отключается навсегда:

Log Name:      Application
Source:        Microsoft-Windows-CertificationAuthority
Date:          2009.11.08. 17:42:21
Event ID:      100
Task Category: None
Level:         Error
Keywords:      Classic
User:          SYSTEM
Computer:      RootCA
Description:
Active Directory Certificate Services did not start: Could not load or verify the current CA certificate.  Adatum CA The certificate is revoked. 0x80092010 (-2146885616).

А дальше становится ещё интересней. Методика работы CCE описана в RFC3280. Для администраторов PKI описываемый там материал нужно знать обязательно. Параграф 6 описывает процедуру построения цепочки сертификатов:

§ 6.1.

When the trust anchor is provided in the form of a self-signed
certificate, this self-signed certificate is not included as part of
the prospective certification path

Это означает, что самоподписанный сертификат (корневой таковым и является) исключается из проспективной цепочки сертификатов. А проверка CRL допускается только для этой проспективной цепочки.

§ 6.1.1.

The trusted anchor information is trusted because it was delivered
to the path processing procedure by some trustworthy out-of-band
procedure.

§ 9.

The certification path validation algorithm depends on the certain
knowledge of the public keys (and other information) about one or
more trusted CAs. The decision to trust a CA is an important
decision as it ultimately determines the trust afforded a
certificate.

Иными словами RFC предусматривает безоговорочное доверие конкретному корневому сертификату, когда доверие осуществляется каким-то механизмом (в Windows это наличие сертификата в Trusted Root CAs). И в § 6.1.3 говорится, что из цепочки (проспективной) удаляются все самоподписанные сертификаты, следовательно произвести проверку CRL можно только для сертификатов, которые в цепочке находятся на уровень ниже, чем самоподписанный сертификат. Это означает только одну вещь: если CCE является RFC3280-compliant, то он должен игнорировать расширение CDP в самоподписанном сертификате. Учитывая, что Windows CA технически не позволяет поместить свой сертификат в свой CRL, то скорее всего реализация CCE в CryptoAPI будет дейтсвовать адекватно и во всех случаях игнорировать это расширение. Поэтому даже при гипотетической возможности помещения отозванного корневого сертификата в его собственный CRL мы проигнорируем такой CRL и не узнаем, что корневой сертификат ВНЕЗАПНО был отозван.

Это была реклама VeriSign.

Примечание: данный материал публикуется как обязательный для знания IT-специалистами, которые занимаются или только собираются заниматься темой PKI (Public Key Infrastructure).

Большинство системных администраторов считают, что планирование списков отзыва сертификатов (Certificate Revocation ListCRL) и файлов сертификатов самих серверов CA — это элементарная вещь. Но практика показывает, что очень многие из них сильно заблуждаются. Поэтому предлагаю немного повременить с CryptoAPI и поговорить о немного более насущных вещах — рекомендации по планированию публикации списков CRL и сертификатов CA (Certification Authority), которые используются certificate chaining engine для построения и проверок цепочек сертификатов. О том, как работает этот движок можете почитать пост: Certificate Chaining Engine — как это работает.

Куда и как публиковать файлы CRL и CRT?

Как известно, каждый выданный в CA сертификат (кроме самоподписанных сертификатов. Корневой сертификат так же является самоподписанным сертификатом) содержит 2 расширения:

  1. В расширении «CRL Distribution Points (CDP)» хранятся ссылки на CRL издавшего конкретный сертификат CA;
  2. В расширении «Authority Information Access (AIA)» хранятся ссылки на сертификат CA, издавшего конкретный сертификат. А для сертификатов, выданных CA под управлением Windows Server 2008 и выше — могут содержаться ссылки на OCSP Responder (см. OCSP (часть 1) и OCSP (часть 2))

Эти ссылки берутся не из воздуха, а из настроек CA. Вот как они выглядят для дефолтной инсталляции Certificate Services:

Default CDP Default AIA

В принципе, эти настройки годятся для нормальной работы certificate chaining engine в небольших сетях с одним лесом и доменом без сайтов (или с сайтами, соединённых быстрыми каналами). Если сеть состоит из нескольких доменов (или лесов с настроенным Cross-forest enrollment) и сайтами, соединённых не очень быстрыми каналами, то эти настройки уже могут приводить к сбоям построения и проверок цепочек сертификатов. Я не буду рассказывать, что означают галочки, т.к. с ними вы можете ознакомиться в статьях CRL Publishing Properties и AIA Publishing Properties, а приступлю сразу к разбору путей.

Первый путь указывает путь файловой системы, куда физически публикуются файлы CRL и CRT. Следующая ссылка (LDAP://{LDAP path}) указывает, точку публикации CRL и CRT в Active Directory. Так же эти пути будут прописаны во всех выдаваемых сертификатах. Третья ссылка (HTTP://{URL}) указывает URL, по которому клиенты могут скачать файл через HTTP и этот URL будет включён в расширение CDP/AIA всех выдаваемых сертификатов. Последняя ссылка ничего не делает и добавлена в целях дополнительной точки публикации файлов CRL/CRT в сетевой папке. Почему эти настройки не оптимальны для больших сетей?

Вот как будут выглядеть расширения CDP и AIA в выдаваемых сертификатах при таких настройках:

  • CDP

[1]CRL Distribution Point
     Distribution Point Name:
          Full Name:
  URL=ldap:///CN=Contoso%20CA,CN=DC1,CN=CDP,CN=Public%20Key%20Services,CN=Services,CN=Configuration,DC=contoso,DC=com?certificateRevocationList?base?objectClass=cRLDistributionPoint
               URL=http://dc1.contoso.com/CertEnroll/Contoso%20CA.crl

  • AIA

[1]Authority Info Access
     Access Method=Certification Authority Issuer (1.3.6.1.5.5.7.48.2)
     Alternative Name:
  URL=ldap:///CN=Contoso%20CA,CN=AIA,CN=Public%20Key%20Services,CN=Services,CN=Configuration,DC=contoso,DC=com?cACertificate?base?objectClass=certificationAuthority
[2]Authority Info Access
     Access Method=Certification Authority Issuer (1.3.6.1.5.5.7.48.2)
     Alternative Name:
          URL=http://dc1.contoso.com/CertEnroll/DC1.contoso.com_Contoso%20CA.crt

Как вы видите, ссылки в расширениях расположены в том же порядке, что и в настройках CA.

Это важно знать, поскольку certificate chaining engine (сокращённо назовём его CCE) будет проверять ссылки в том порядке, в котором они приведены в расширениях сертификата. Т.е. сперва будет пробовать скачать файл из Active Directory в течении 10 секунд. Если за 10 секунд файл не скачается, CCE будет пытаться скачать указанный файл по следующей ссылке (HTTP). При этом времени на это будет отводиться в 2 раза меньше (т.е. 5 секунд), чем в предыдущей попытке. И так будет происходить с каждой последующей ссылкой, пока не будет добыт файл, закончатся ссылки или отвалится по таймауту. На обработку каждого расширения для CCE выделяется ровно 20 секунд.

Уже на данном этапе видно, что любой недоменный клиент (будь то смартфон, изолированная рабочая станция в интернете, etc.) при попытке скачать файл может терять до 10 секунд на обработку первой ссылки, которая всегда завершится неудачей. Следовательно, первой ссылкой в CDP/AIA должна быть ссылка, которая использует универсальный для всех протокол (это должен быть HTTP), не смотря на то, что в домене, где расположен CA доступ через LDAP будет чуточку быстрее.

Второй момент заключается в репликации объектов AD. После того как CRL/CRT были опубликованы в Active Directory, клиенты об этом узнают не сразу, т.к. здесь вступает фактор репликации AD. Поскольку все объекты PKI публикуются в AD в разделе forest naming context, то эти данные реплицируются не только в прелелах текущего домена, но и всего леса. Поэтому задержки в появлении новых файлов у клиентов могут быть очень значительными и достигать нескольких часов. Задержки могут составлять время до двух полных циклов полной репликации в лесу. А если у вас используется cross-forest enrollment, то там ситуация будет ещё хуже, поскольку это ещё будет зависить от периодичности репликации объектов PKI между лесами (AD не поддерживает репликацию между лесами и репликация объектов PKI выполняется вручную) и уже может достигать нескольких суток. По этой причине рекомендуется либо вовсе отказаться от публикации CRL/CRT в AD и включения этих ссылок в сертификаты, либо располагать следом за более доступными протоколами.

С HTTP тоже не всё так идеально, как это может показаться с первого взгляда. Совсем не обязательно, чтобы сервер CA выполнял и роль веб-сервера (хотя, только для внутреннего использования это допустимо с определёнными оговорками). Будет лучше даже если файлы CRL/CRT будут копироваться как на внутренний, так и на внешний веб-серверы. В идеале эти файлы должны копироваться как минимум на 1-2 внутренних и 1-2 внешних веб-сервера для обеспечения высокой доступности. В таких случаях уже используется 4-я ссылка в настройках CA, которая должна указываь на шару DFS, чтобы файлы автоматически распространялись по веб-серверам. И вот здесь мы снова сталкиваемся с латентностью репликации DFS между серверами. Если все схемы публикации CRL/CRT подвержены латентности репликации, то как с этим бороться, чтобы файлы были всегда в актуальном состоянии?

Примечание: хоть CCE поддерживает скачивание CRL и CRT с HTTPS ссылок, делать это категорически нельзя, иначе CCE свалится в бесконечный цикл проверки сертификатов.

Периодичность публикации и обновления файлов CRL и CRT

По умолчанию в Windows Server основные CRL (Base CRL) публикуются раз в неделю и инкрементные CRL (Delta CRL) публикуются раз в сутки. Файлы сертификатов CA обычно обновляются через промежутки равные времени жизни сертификата самого CA (или чаще, если сертификат CA обновляется внепланово). Если сертификаты CA нужно обновлять достаточно редко (раз в несколько лет) и к этому следует готовиться отдельно, то обновление CRL происходит автоматически без вмешательства администратора и здесь требуются особые корректировки о которых мы сейчас и поговорим.

Если посмотреть на CRL, то мы увидим следующее:

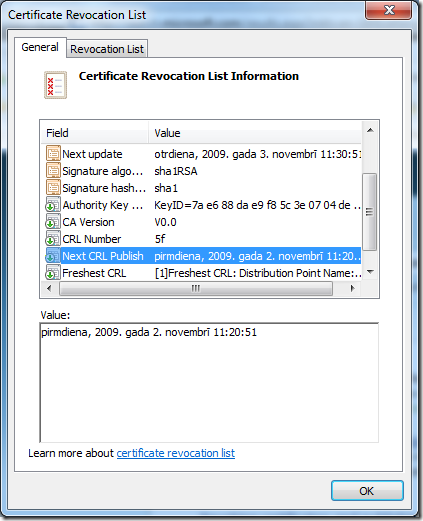

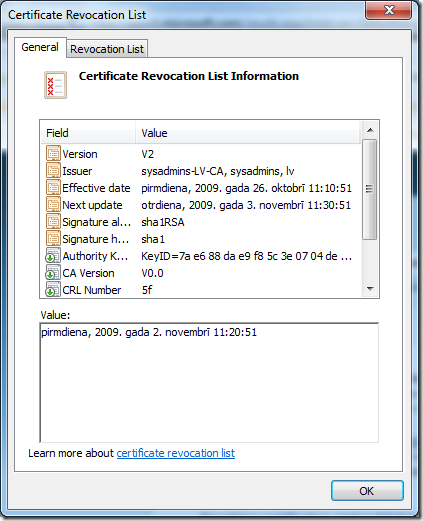

Certificate Revocation List Information  Certificate Revocation List Information

Сейчас нас будут интересовать только 3 поля:

  • Effective Date — указывает дату и время с которого данный CRL считается действительным и оно по умолчанию на 10 минут меньше, чем фактическое время, чтобы покрыть издержки рассинхронизации времени между сервером и клиентом;
  • Next Update — указывает дату и время, когда заканчивается срок действия конкретного CRL и он считается недействительным;
  • Next CRL Publish — указывает дату и время публикации следующего списка CRL.

Примечение: время в этих полях указывается в формате UTC без учёта временных зон.

Обычно время Next Update и Next CRL Publish одинаково. Но у меня, как вы видите на картинках, Next Update равен 8 дням (дефолтный срок действия CRL), а вот Next CRL Publish равен 7 дням после начала действия CRL. Т.е. CRL обновляется каждые 7 дней, но срок действия равен 8 дням (период публикации CRL + время overlap). Это сделано как раз для покрытия расходов времени (издержки репликации) распространения списков отозванных сертификатов от сервера CA до точек, откуда клиенты будут скачивать CRL. Как это делается?

Для этого в реестре на сервере CA по пути HKLM\System\CurrentControlSet\Services\CertSvc\Configuration\CA Name существует 4 ключа:

  • CRLOverlapUnits — указывает время до истечения срока действия текущего основного CRL, за которое будет публиковаться новый основной CRL.
  • CRLOverlapPeriod — указывает единицу измерения этого времени для основного CRL
  • CRLDeltaOverlapUnits — указывает время до истечения срока действия текущего инкрементального (если используется) CRL, за которое будет публиковаться новый инкрементальный CRL
  • CRLDeltaPeriodPeriod — указывает единицу измерения этого времени для инкрементального CRL.

Если вы используете LDAP ссылки в расширениях CDP/AIA сертификатов и/или у вас есть латентность репликации файлов между веб-серверами, то вы должны отрегулировать это время, которое должно быть не менее, чем максимальное время репликации каталога AD во всём лесу или DFS как для основных, так и для инкрементальных CRL (если они у вас используются). Данную операцию можно автоматизировать утилитой certutil:

certutil –setreg ca\CRLOverlapUnits 1
certutil –setreg ca\CRLOverlapPeriod "days"
certutil –setreg ca\CRLDeltaOverlapUnits 8
certutil –setreg ca\CRLDeltaOverlapPeriod "hours"
net stop certsvc & net start certsvc

Примечание: CRLOverlap не может быть больше периодичности публикации BaseCRL, а CRLDeltaOverlap не может быть больше 12 часов.

в результате новые основные CRL будут публиковаться за сутки до истечения времени действия предыдущего основного CRL и новые инкрементальные CRL будут публиковаться за 8 часов до истечения предыдущего. Этим самым вы сможете гарантировать, что клиенты всегда получат актуальные CRL'ы. Более детальные сведения о порядке подсчёта временных интервалов публикации CRL и срока их действия можно ознакомиться здесь: How EffectiveDate (thisupdate), NextUpdate and NextCRLPublish are calculated

Общая периодичность публикации самих файлов CRL зависит от количества отзываемых сертификатов за некоторый промежуток времени (обычно измеряется в неделях). Если сертификаты отзываются десятками в неделю, то есть смысл сократить периодичность публикации основных CRL до 2 раз в неделю и Delta CRL до 2-х раз в сутки. Если сертификаты отзываются редко (реже, чем раз в неделю), то периодичность публикации Base CRL можно увеличить до 2-4 недель, а от Delta CRL можно даже отказаться или публиковать раз в неделю. Но это касается только Issuing или Online CA. Для Offline CA рекомендации будут чуть другие. Поскольку Offline CA выдают сертификаты только другим CA и большую часть времени выключены, для них следует отключить публикацию Delta CRL (установив параметр CRLDeltaPeriodUnits в ноль), а основные CRL публиковать раз в 3-12 месяцев. Хоть это и Offline CA, но на него так же распространяются требования по корректировке времени публикации и срока действия CRL.

CDP и AIA в корневых сертификатах

Как уже отмечалось, расширения CDP и AIA содержат ссылки на CRL/CRT издавшего конкретный сертификат CA, то с корневыми сертификатами будет немного иначе. Если быть точнее, то в корневых сертификатах этих расширений быть не должно совсем. Почему? Windows Server 2003 по умолчанию добавлял эти расширения в самоподписанный сертификат, когда CA конфигурировался как корневой CA. В нём AIA содержал ссылки по которым можно было скачать этот же сертификат. Очень прикольно :-).

А CDP — не менее прикольно. Корневые сертификаты всегдя являются конечной точкой самой цепочки и доверия этой цепочки сертификатов. К корневым сертификатам доверие всегда устанавливается явное путём помещения сертификата в контейнер Trusted Root CAs (а ко всем остальным сертификатам устанавливается неявное доверие через цепочку сертификатов). Следовательно отменить доверие корневому сертификату CA можно только одним способом — удалить сам сертификат из контейнера Trusted Root CAs и никак иначе. Вторая проблема заключается в том, что все CRL подписываются закрытым ключом самого CA. А теперь предположим, что CA отозвал свой сертификат и поместил его в CRL. Клиент скачивает CRL и видит, что сертификат CA отозван. Можно предположить, что это всё и никакой проблемы здесь нет. Однако, получается, что CRL подписан отозванным сертификатом и мы не можем доверять этому CRL как и считать сертификат CA отозванным. Именно поэтому начиная с Windows Server 2008 при установке корневого CA, эти расширения по умолчанию уже не включены в корневой сертификат. А для Windows Server 2003 приходилось лепить костыли в файле CAPolicy.inf:

[AuthorityInformationAccess]
Empty = true
[CRLDistributionPoint]
Empty = true

Как показывает практика, очень много администраторов игнорируют такие вещи и делают всё простым Next-Next, за что они должны гореть в аду. Но не только простые Windows-админстраторы, а луноходы (фаны линукса) тоже должны там гореть. Как живой пример бардака в сертификатах приведу компанию StartCom, которая в сентябре 2009 получила право выдавать EV (Extended Validation) сертификаты и вот их корневой сертификат: http://www.startssl.com/sfsca.crt

Мало того, что у них в корневом сертификате есть расширение CDP, но и с ссылками на CRL у них в цепочке тоже бардак мутный. Есть подозрение, что это сделано для поддержки какой-то ветки линукса (для совместимости или просто как костыль), но вот такой он опенсорс. Так что не каждый публичный и коммерческий CA следует всем бест-практисам. А вам советую им следовать, тогда меньше вероятность, что вы потом будете гореть в аду.

Изменения в существующих инфраструктурах

Изменение путей в уже существующих инфраструктурах вопрос достаточно серьёзный, хоть и прост в реализации. Если вы решились на такой шаг, то следует руководствоваться следующими правилами:

  • пути публикации физических файлов можно располагать в произвольном порядке;
  • новые ссылки к файлам, по которым клиенты будут их скачивать должны располагаться первыми, т.е. с более высоким приоритетом (кроме случаев, когда вы добавляете ссылки только для обеспечения более высокой доступности файлов. Тогда новые ссылки можно просто добавить в хвост уже существующим);
  • если вы собираетесь уйти от существующих ссылок на CRL/CRT, то в для них следует отключить опцию публикации ссылок в сертификатах. Однако, до окончания действия сертификата CA вы будете обязаны их поддерживать в рабочем состоянии, т.к. они содержатся в уже выданных сертификатах. А новые ссылки появятся только в сертификатах, которые были выпущены после изменения CDP/AIA.
  • если у вас корневой сертификат уже содержит расширения CDP/AIA, то вы не можете их оттуда убрать до момента обновления корневого сертификата. При обновлении корневого сертификата на Windows Server 2003, вам потребуется создать CAPolicy.inf файл, прописать нужные настройки (например, как уже указано выше с пустыми CDP и AIA). Более подробно про файл CAPolicy.inf можно прочитать по ссылке: http://technet.microsoft.com/en-us/library/cc728279(WS.10).aspx

Новые технологии

С выходом Windows Server 2008 Enterprise Edition вы можете внедрить в своей сети Online Responder для снижения нагрузки на серверы публикации CRL (хоть пути к OCSP публикуются в расширении AIA, к файлам CRT это никакого отношения не имеет). Но даже внедрение OCSP не решает этих проблем, поскольку реализация OCSP в Windows Server основана на регулярном чтении CRL и, следовательно, зависит от латентности репликации AD и/или DFS, а так же этим сервисом могут пользоваться только клиенты начиная с Windows Vista. Хочу отметить один приятный момент. Если изменения ссылок на CRL/CRT скажутся только на новых сертификатах (уже выпущенные сертификаты ничего не будут знать о новых путях в CDP/AIA), то интегрировать OCSP внутри домена/леса с уже существующей инфраструктурой PKI достаточно легко. Все уже выданные сертификаты могут быть проверены на отзыв с использованием OCSP: Managing OCSP Settings with Group Policy.

Заключение

В данном посте я обозначил ключевые моменты в структуированном (как мне кажется) виде, которые следует знать при планировании публикации файлов CRL/CRT и ссылок на них. Как вы видите, внедрение новых технологий пока что не освобождает от знания и соблюдения рекомендаций публикации CRL/CRT в вашей инфраструктуре PKI. Я считаю этот материал достаточным для начального и среднего уровня знаний по теме revocation и chain building и для более детального изучения всего этого процесса уже следует обратиться сюда: Certificate Revocation Checking in Windows Vista and Windows Server 2008.
